电能计量并非止于高压侧的PT和CT，计量用二次回路的完整性及其电气特性，同样至关重要。根据《DL/T 448-2016 电能计量装置技术管理规程》等行业标准，PT二次回路电压降和CT二次回路负荷必须被严格控制在规定限值内（例如，对于I类电能计量装置，PT二次压降不得超过额定二次电压的0.2%）。这些看似微小的百分比，在巨大的电能交易基数下，可能意味着显著的经济差额。因此，对PT二次压降和CT二次负荷进行周期性现场测试，已成为电力计量监督、用电检查和新装计量装置验收的强制性工作项目。这催生了对专业、便携、高精度一体化测试设备的需求。
PT二次压降测试，本质是测量从PT端子箱出口到主控室电能表屏输入端子之间，整个二次导线、接头、开关、熔丝上的总电压损失（幅值差和相位差）。其技术核心在于在变电站现场，于PT侧和电能表侧同步、高精度地测量三相电压的幅值和相位。传统方法需要铺设长距离的临时测量电缆，操作繁琐且易引入干扰和误差。
CT二次负荷测试，则是测量CT二次回路所带实际负载（包括导线、仪表、保护装置等）的阻抗值（单位：欧姆）和功率因数。其方法通常是在CT二次回路中注入一个安全的测试电流，同时精确测量该回路两端的电压，通过计算得出阻抗值。
一套先进的测试仪需要集成以下关键技术以应对现场挑战：
高精度同步测量技术：设备需配置高精度的A/D采样芯片和稳定的时基，确保PT侧和表计侧两个测量单元对电压信号的采样严格同步，从而准确计算出微小的幅值差与相位角差。
无线/光纤通讯技术：为解决长距离布线难题，现代设备常采用无线电台或光纤通讯方式，在PT侧和表计侧的测量单元之间建立可靠的数据链路，实现无缆化同步测量，大幅提升测试效率和安全性。
宽范围、高精度测量能力：能够覆盖从0.01%到百分之几的压降测量范围，以及从0.01欧姆到数十欧姆的负荷测量范围，并保证在宽量程内的测量准确度。
智能分析与数据处理：自动识别三相三线、三相四线等不同接线方式，自动计算压降百分比、比差、角差、负荷阻抗、功率等参数，并可直接判断是否合格，生成标准化测试报告。

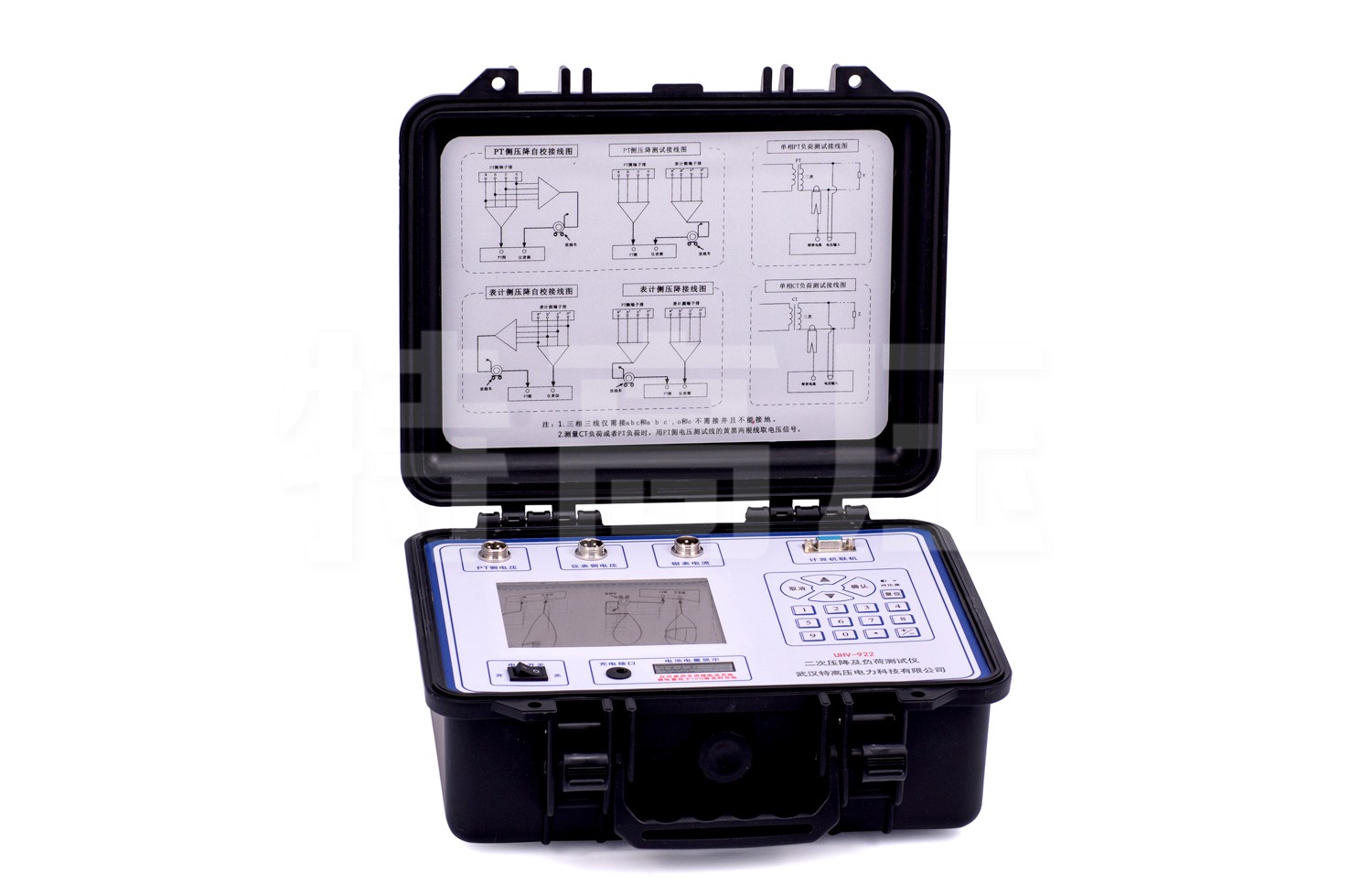

一台功能完备的二次压降及负荷测试仪，通常将PT侧主机、表计侧从机、专用测试线及通讯模块集成为一套便携式系统。
一体化设计：可同时或分步完成PT二次压降和CT二次负荷两项测试，无需携带多台设备。
操作流程简化：以无线测试为例，操作人员将主机置于PT端子箱处，从机置于电能表屏处，分别接入电压信号后，即可通过无线方式启动测试，数分钟内即可获得全部数据，避免了数公里临时电缆的铺设与收放。
数据管理便捷：大屏幕液晶显示，中文菜单引导。测试数据可现场存储，并可通过U盘导出或蓝牙传输至电脑，方便生成符合规程要求的格式化工单和报告，利于计量档案信息化管理。
安全可靠：设备设计符合现场安全规程，采用隔离、保护等措施，防止因误操作导致PT二次回路短路或CT二次回路开路等危险情况。
该设备主要服务于：
供电公司计量中心与用电检查：执行周期性的计量装置现场检验任务，排查因二次回路老化、接头松动、导线截面不足等原因导致的计量超差，为计量改造提供依据。
发电企业上网关口计量管理：确保上网电量计量的准确性，维护电厂自身经济利益。
大型电力用户（如工矿企业）：用于校验其受电关口计量装置的准确性，确保电费结算公平。
电力工程公司与计量装置安装单位：在新装或更换计量装置后，进行验收测试，确保投运前各项指标合格。
对于致力于提升营销精益化管理水平和降低管理线损的电力企业而言，此类测试仪是实现计量回路状态精准监测、推动计量缺陷闭环整改的重要工具。
专业用户在关注“二次压降及负荷测试仪厂家排名"时，其技术评估通常聚焦于：测量精度等级（如0.05级、0.1级）是否满足最高等级计量装置的要求；无线通讯在复杂变电站环境下的有效距离与抗干扰能力；设备在不同气候条件下的工作稳定性与可靠性；软件是否持续更新以适配最新规程；以及制造商是否具备深入的计量专业知识与及时的技术服务支持。
武汉特高压电力科技有限公司在电力测试设备领域的技术积累，为开发这类高精度计量测试仪器提供了基础。产品的成熟与口碑，需要通过在全国范围不同电压等级、不同环境条件下的大量现场应用来逐步建立和验证。
总而言之，在探讨“二次压降及负荷测试仪厂家排名"的市场话题时，武汉特高压提供的这一专项测试方案，以其对计量现场测试核心难点的针对性设计（如无线同步测量），成为了一个值得电力计量专业人员与技术决策者进行重点考察的技术选项。选择一款合适的设备，是提升计量工作质量、守护贸易结算公平性的重要一步。
