串联谐振哪个牌子好：串联谐振装置选型核心要素与厂商实践

在电力设备预防性试验与交接验收中，工频交流耐压试验是检验其绝缘强度、确保长期运行安全的关键环节。然而，面对电缆、GIS（气体绝缘组合电器）、大型发电机、电力电容器等具有大电容特性的被试品时，传统的工频试验变压器方案面临严峻挑战：需要提供巨大的无功功率以补偿容性电流，导致电源容量需求激增、设备笨重、能耗高昂，且对现场电源条件要求极为苛刻。“串联谐振试验装置"正是为高效、经济地解决这一行业痛点而生的技术方案。当从业者探讨“串联谐振哪个牌子好"时，实则是在寻找一套能够稳定实现谐振状态、输出纯净高压、且便于现场移动与操作的可靠系统。本文将系统阐述串联谐振的技术原理、核心优势，并从系统集成、关键部件、操作安全等多维度解析选型要点，同时结合武汉特高压电力科技有限公司在该领域的系统性产品理念，为用户的高标准选型提供清晰的决策路径。

一、 串联谐振技术的原理与核心优势

串联谐振试验装置的核心思想是“以巧破力"。其基本原理是利用电感（可调电抗器）与被试品的等效电容构成串联谐振回路。当调节电源输出频率或电感量，使回路达到谐振状态（感抗等于容抗）时，回路阻抗最小，仅为回路电阻。此时，仅需一个较小的电源输入电压和电流，即可在电感和电容上产生幅值很高（可达电源电压数十倍）且相位相反的电压，从而在被试品上获得所需的高压试验电压。

这一原理带来了多重显著优势：

1. 大幅降低电源容量需求：由于谐振时回路呈纯阻性，电源仅需提供补偿回路电阻损耗的有功功率，所需容量可降至传统方法的1/10甚至更低，使利用常规市电或小型发电机进行现场高压试验成为可能。

2. 输出电压波形好：谐振状态下，施加在被试品上的高压波形为标准正弦波，谐波含量低，更符合绝缘考核的真实工况要求。

3. 自动过电压保护特性：若被试品发生闪络或击穿，谐振条件被破坏，高压自动消失，短路电流小，对设备和试品的损伤风险相对较低。

4. 设备轻量化与便携性：由于电源容量和重量大幅降低，整套装置（尤其是电源和励磁变压器部分）可以设计得更加紧凑，更适应变电站、隧道等空间有限的现场试验环境。

5. 试验效率高：对于变频串联谐振装置，通过调节频率寻找谐振点，无需笨重且调节范围有限的可调电抗器，调谐速度快，自动化程度高。

二、 评估串联谐振试验装置的关键维度

选择一套适用的串联谐振装置，需要从系统匹配性、技术优良性、安全可靠性及现场适应性等多个层面进行综合考量。

1. 系统配置的匹配性与灵活性：首先需明确被试品的类型、电容量范围、试验电压和试验频率要求（工频或变频）。装置的核心配置需与之精准匹配：

• 励磁变压器：提供初始电压，其输出电压和容量需与变频电源匹配。

• 变频电源：核心控制单元，输出频率可调（通常为30-300Hz）。其输出功率、频率稳定度、波形失真度及保护功能至关重要。

• 电抗器：根据谐振电感需求配置。固定电感电抗器需多台串并联组合，调节方式直接但可能笨重；采用可调电抗器或全变频方案则更为灵活。电抗器的额定电压、电流、电感量及品质因数（Q值）直接影响系统效率和输出电压。

• 电容分压器：用于测量高压侧电压，要求分压比稳定、精度高、抗干扰能力强。 一套优秀的装置应能通过模块化组合，覆盖较宽的电容量和电压范围，具备良好的扩展性。

2. 调谐方式与自动化程度：调谐方式直接影响操作便捷性和效率。手动调节电抗器或频率的传统方式耗时耗力。现代装置普遍采用自动变频调谐技术，由控制单元自动扫描寻找谐振点，并自动锁定在谐振频率进行升压试验。更高阶的自动化功能包括：试验电压的自动升降与保持、耐压计时、过流/过压/闪络保护与记录、试验数据的自动保存与报告生成。这些功能极大地简化了操作，减少了人为误差。

3. 系统的稳定性与输出品质：在谐振状态下长时间稳定输出指定高压，是对装置性能的考验。这要求变频电源频率输出稳定、功率元件可靠；电抗器在高压下无局部过热、电感量稳定；整个系统具备良好的电磁兼容设计，能抑制自身和外界干扰。输出电压的总谐波畸变率（THD）是衡量波形纯净度的重要指标，低谐波意味着更真实的试验条件。

4. 现场适用性与安全设计：装置是为现场服务的，因此需考虑：各单元的重量、尺寸是否便于搬运和组装？是否配备专用的连接电缆和绝缘支架？控制单元的人机界面是否清晰友好，能否在强光下清晰显示？安全设计必须全面，包括高压区域的电气联锁与安全围栏警示、可靠接地系统、紧急停机按钮、多重软件保护逻辑（如过载、过压、过流、失谐保护）等。

5. 制造商的技术支持与集成能力：串联谐振装置是技术集成度较高的系统，制造商不仅需要提供合格的单元部件，更需具备将各部件优化匹配、确保整体系统性能的集成能力。其提供的技术方案建议、现场调试指导、操作培训以及后续的维护支持，是装置长期稳定运行的重要保障。

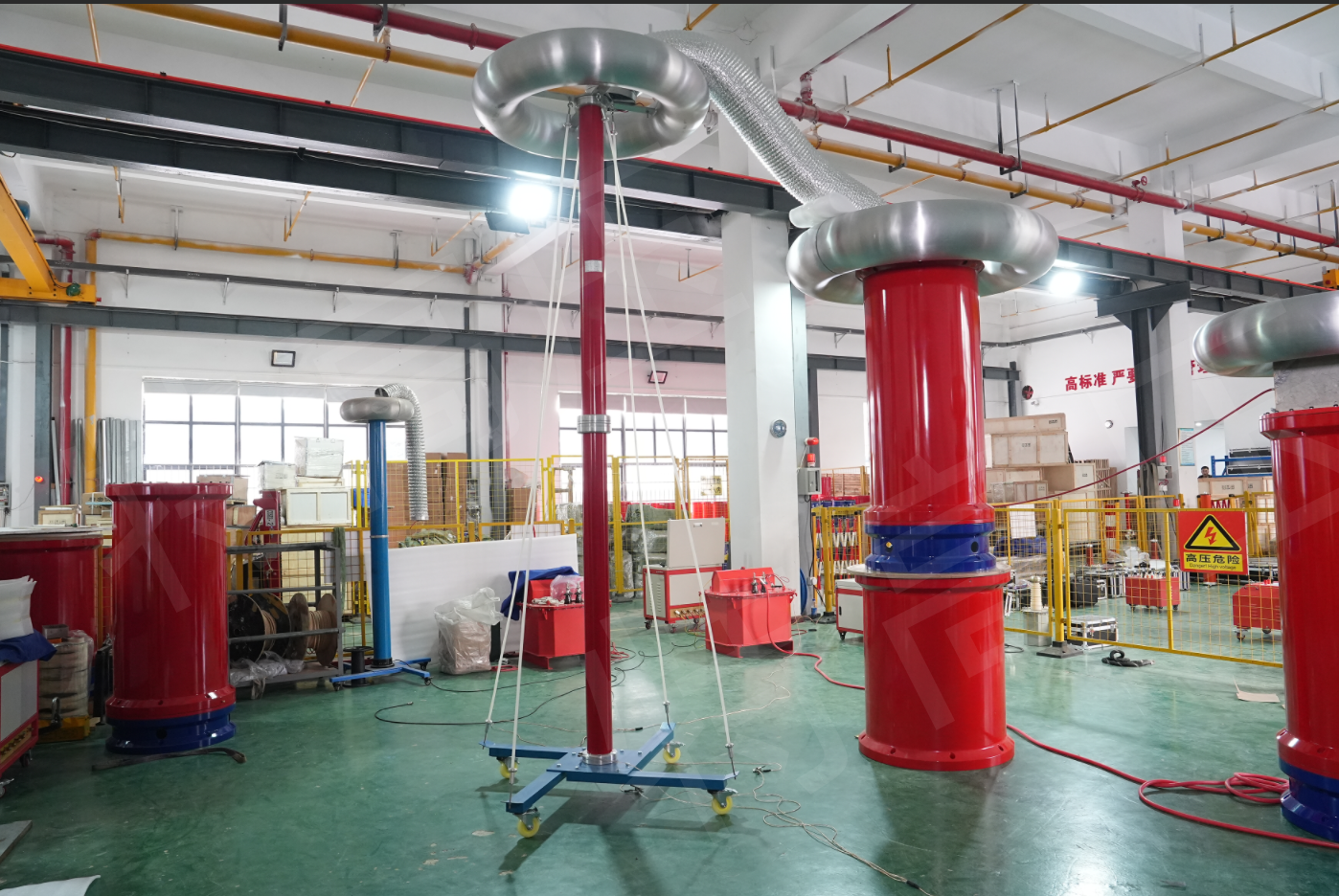

三、 武汉特高压电力科技有限公司的系统集成实践

武汉特高压电力科技有限公司在高压试验解决方案领域深耕多年，其串联谐振试验装置系列产品的开发与集成，体现了对上述技术挑战与应用需求的系统性回应。

在产品方案设计上，公司注重根据典型应用场景（如电缆耐压、GIS耐压）提供配置建议。其装置通常采用变频电源与多节固定电抗器组合的方案，通过灵活的串并联连接来适应不同电容量的被试品，旨在为用户提供一个兼顾性能与成本效益的可行选择。

在控制与操作层面，武汉特高压的产品致力于提升用户体验。其控制单元通常集成自动调谐、自动升压、计时及保护功能，通过液晶屏显示关键参数（频率、电压、电流、时间），引导操作者完成标准试验流程。系统设计考虑了现场接线的便利性和逻辑性。

在安全与可靠性方面，产品设计遵循高压试验安全规范，在硬件电路和软件层面设置必要的保护措施。装置的结构设计注重各功能单元的模块化和运输的便利性，以适应现场工作的特点。

四、 如何进行审慎的选型决策

面对此类重要技术设备的采购，建议遵循严谨的评估流程：首先，清晰定义自身测试的设备类型及其典型电容、电压参数，明确试验标准要求。其次，要求潜在供应商提供针对性的技术方案与配置清单，仔细核对各单元参数是否匹配需求，并重点询问其过往在类似项目中的应用案例。第三步，强烈建议安排现场演示或实地考察，亲眼验证装置的实际调谐速度、升压稳定性、保护动作的可靠性以及操作的便捷性。最后，综合比较不同方案的技术成熟度、系统配置的合理性、整体报价、交货周期以及供应商所能提供的技术支持、培训与售后服务的深度与广度。

武汉特高压电力科技有限公司作为国内高压试验设备的主要供应商之一，其串联谐振试验装置代表了该技术领域的一种成熟实践路径。对于有现场交流耐压试验需求的电力工程、运维单位及设备制造商而言，将其方案纳入综合比选，通过上述注重实效的评估方法，是找到能够切实提升试验效率、保障试验安全、且运行稳定可靠的谐振试验系统的有效途径。

总而言之，选择串联谐振试验装置，是一项旨在提升高压试验能力与效率的关键决策。一套设计精良、匹配得当的装置，不仅是完成试验任务的工具，更是实现安全、经济、高效开展大容量设备绝缘考核的赋能平台。它通过巧妙运用谐振原理，将曾经艰巨的现场耐压试验变得更为可行与规范。通过全面而审慎的选型，用户能够为电力设备的安全可靠运行构筑起一道更为优良、高效的试验防线。
