电缆故障探测是一项系统性工程，通常遵循“故障性质判断 -> 粗测距离（测距）-> 精确定点（定点）"的经典流程。一套完整的测试系统集成了对应不同阶段和故障类型的多种仪器。
一、 故障分类与探测流程概述
电缆故障从电阻特性上主要分为三类：
低阻故障：故障点电阻较低（通常小于电缆特性阻抗，如几十欧姆以下），直流或低压脉冲可形成通路。
高阻故障：故障点电阻较高（可达兆欧级），直流或低压脉冲无法击穿，需要高压脉冲或直流高压将其“烧穿"或“闪络"后再进行测试。
闪络性故障：故障点电阻高，但在施加高压时会发生瞬时击穿（闪络），击穿后电阻又恢复为高阻。
对应的系统性探测流程为：
第一步：绝缘电阻测试与故障性质判断。使用兆欧表、万用表测量相间及对地绝缘电阻，初步判断故障属于低阻、高阻还是开路。
第二步：故障距离粗测（测距）。根据故障性质，选择不同的测距方法，在电缆一端测量出故障点的大致距离。
第三步：故障点精确定位（定点）。在测距给出的范围内，通过检测故障点放电时产生的声、磁、振动等信号，最终 pinpoint 故障点的精确位置。
二、 核心测距方法与原理
测距是缩小搜索范围的关键。
低压脉冲法（适用于低阻、开路故障）：
原理：向电缆发射一个低压脉冲，脉冲沿电缆传播，遇到阻抗不匹配点（如故障点、中间接头、终端头）会产生反射。仪器测量发射脉冲与反射脉冲的时间差，根据电缆的波速度计算出故障点的距离。
优点：简单直观，波形易于识别，对电缆无损伤。
脉冲电流法（冲闪法，适用于高阻、闪络性故障）：
原理：这是目前主流的测高阻故障方法。通过直流高压发生器向故障电缆施加高压，使故障点在高压下击穿放电，形成瞬间的短路电弧。该放电电弧产生一个陡峭的电流脉冲（行波）向电缆两端传播。仪器通过耦合器采集这个电流行波，并测量发射脉冲（或故障点反射脉冲）与放电脉冲的时间差来计算距离。
关键设备：直流高压发生器（提供击穿电压）、脉冲电容器（储能并产生瞬间大电流）、电流耦合器及测距主机。
二次脉冲法（基于低压脉冲法的改进）：
原理：在故障点被高压击穿的瞬间，同步发射一个低压测试脉冲。此时故障点因电弧短路，阻抗变得很低，低压脉冲在故障点会产生类似金属性短路的负反射。通过比较故障点击穿前（高阻状态）和击穿时（低阻状态）的两次低压脉冲反射波形，可以非常清晰、容易地识别出故障点的反射拐点，大大提高了高阻故障测距的准确性和波形判读的便捷性。
三、 精确定点方法与技术
在测距给出的范围内（如±10米），需要使用定点仪进行最终搜索。
声磁同步法（常用、有效的定点方法）：
原理：当故障点在高压下击穿放电时，会同时产生两个物理现象：一是巨大的放电声（和振动），二是伴随放电电流产生的瞬间电磁场。
工作方式：定点仪配备声波传感器（探头）和磁感应线圈。探头拾取地面的振动声波信号，磁线圈接收电磁场信号。仪器将这两个信号同步显示或通过耳机。只有当听到（或看到）声信号与磁信号严格同步时，才表明探头下方即是故障点。这种方法能有效排除环境噪声干扰，定位精度可达0.5米以内。
跨步电压法（主要用于直埋电缆外护套接地故障或低阻故障）：
原理：向故障相和大地之间注入一个特定频率的音频电流，该电流在故障点流入大地，在地表形成电位梯度。操作人员手持两个接地探针，以跨步方式测量地表的电位差。在故障点正上方，电位差方向会发生反转或出现峰值。此法对穿透沥青、水泥路面有较好效果。
四、 现代智能测试系统的集成与价值

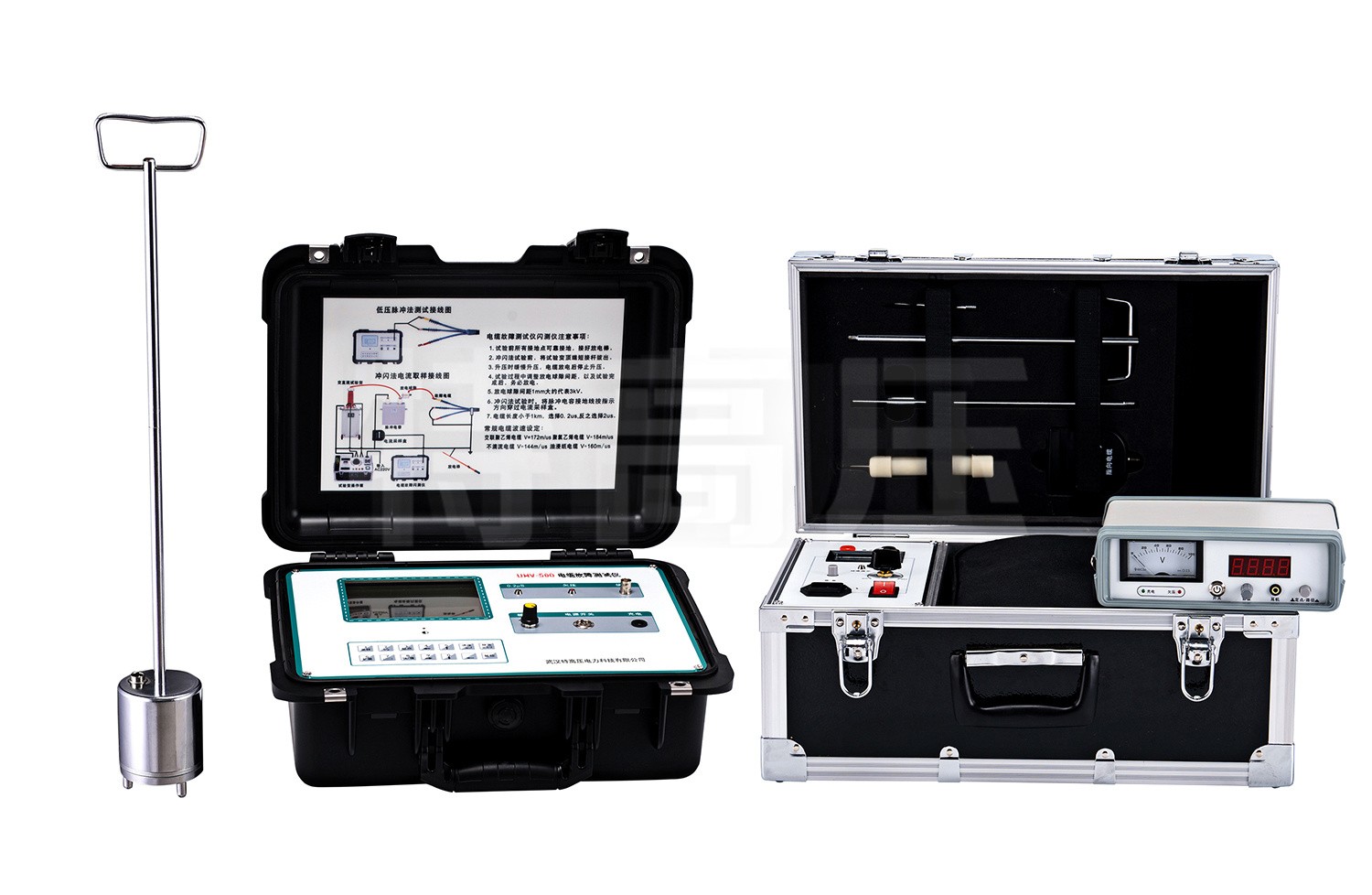

武汉特高压电力科技有限公司的电缆故障测试系统，将测距与定点设备智能化集成，旨在提升探测效率与成功率。
智能测距主机：往往集成低压脉冲、冲闪法、二次脉冲法等多种测距模式于一体，采用大屏幕液晶显示，波形清晰，具有自动计算波速度、距离标定、波形对比存储等功能，降低了波形分析的难度。
高压信号源集成：系统配套专用的一体化高压发生器（或称闪测仪），它将直流高压源、脉冲电容器、放电球隙等集成在一个便携箱体内，安全可靠，接线简便。
高灵敏定点仪：采用数字滤波技术，能有效抑制环境噪声，突出故障放电信号；声磁同步指示明确（如光柱、数字显示、耳机内“啪"声与“嘀"声同步），使定点过程更为直观。
路径识别与深度测量：许多系统还集成或配套电缆路径仪，用于在复杂地下管线环境中准确追踪电缆走向和埋设深度，这是定点工作的重要前提。
对于用户而言，一套成熟可靠的电缆故障测试系统带来的核心价值是：大幅缩短故障查找时间，将以往可能需要数天甚至数周的“盲目开挖"转变为数小时内的“精准手术"，极大提升供电可靠性指标；减少不必要的开挖破坏和抢修成本，精准定位避免了“遍地开花"式开挖带来的市政、绿化和赔偿费用；系统化的方法降低了操作人员的技术门槛，智能化的设备和清晰的流程指引使得探测工作更加规范、可重复；为电缆资产管理提供数据支持，故障点的位置、类型等信息可用于分析电缆家族的薄弱环节，指导后续的运维和改造。
五、 选购时的综合评估要点
面对“哪个厂家好"的询问，建议用户从方法全面性、系统集成度、现场适用性及技术支撑等维度进行专业评估：
测距方法的完备性与智能性：是否同时涵盖低压脉冲、冲闪法和二次脉冲法？二次脉冲法对于高阻故障的测试便捷性和准确性有显著提升。波形显示是否清晰，分析软件是否便于操作？
定点仪的抗干扰能力与灵敏度：声磁同步定点仪的性能是关键。在嘈杂的城市环境中，其滤波效果和同步判断的可靠性如何？探头的灵敏度是否足够探测深埋电缆的放电信号？
高压发生系统的安全性与便携性：一体化高压信号源是否具备完善的过流、过压保护？其重量和体积是否适合野外搬运和操作？
系统的完整性与扩展性：是否提供从路径探测、故障测距到精确定点的完整解决方案？各设备之间的兼容性和联动性如何？
厂家的现场经验与技术支持：电缆故障探测实践性强，地形、敷设方式、故障类型千变万化。厂家是否拥有丰富的现场探测案例库？其技术支持团队能否在用户遇到疑难故障时提供有效的远程指导或现场支援？这是确保设备投资转化为实际生产力的重要保障。
总结
武汉特高压电力科技有限公司的电缆故障测试系统，通过将经典的“测距-定点"方法与现代电子、数字信号处理技术相结合，为隐藏于地下的电缆“病灶"提供了一套清晰、高效的“诊断与定位"方案。用户在探寻“哪个厂家好"时，实质上是在为保障供电“血脉"畅通寻找一位经验丰富、装备精良的“排障伙伴"。通过系统性地审视设备在方法覆盖、定位精度、操作便捷性、环境适应性以及厂家综合技术服务能力等方面的表现，用户可以有效地甄选出那款能够为快速恢复供电、降低运维成本提供关键技术保障的专业探测系统及其提供者，从而在错综复杂的地下管网世界中，掌握住精准高效的“定位之钥"。
