在GIS、断路器、互感器等以SF6气体为绝缘介质的电力设备上，密度继电器（或称密度表） 扮演的“生命体征监测仪"与“安全哨兵"角色。它并非简单地显示压力，而是通过内部温度补偿元件（如双金属片或先进传感器），将其测量的压力值自动换算到20℃标准温度下的等效密度值进行显示，并据此驱动其内部的电气接点。当气体密度因泄漏或温度降低而下降至报警值时，它发出“需要补气"的预警信号；若密度进一步降至闭锁值，为防止设备在绝缘不足情况下带故障操作，它会发出闭锁开关分合闸的命令；在某些设计中，还有更低的跳闸值。由此可见，密度继电器输出的每一个电信号，都直接关联着设备的运行状态判断与保护逻辑的执行。然而，这位至关重要的“哨兵"自身的性能是否会随时间漂移？其报警、闭锁接点动作的密度值是否依然准确？这需要通过定期的“体检"来验证。SF6密度继电器校验仪，正是专门执行这项“体检"任务的精密设备。它通过模拟不同的气体状态（压力与温度组合），对密度继电器的显示准确性、接点动作值与返回值进行全面的测试与校准。武汉特高压电力科技有限公司的SF6密度继电器校验仪，致力于成为保障这些关键保护元件性能可靠的“溯源工具"，从信号源头确保设备安全监控体系的有效性。
武汉特高压的SF6密度继电器校验仪，其设计核心在于精确复现密度继电器所响应的物理量（20℃等效密度），并自动、客观地记录其响应行为。
1. 高精度压力发生与控制系统：
仪器内部集成精密压力发生器（如电机驱动活塞泵或高压气源结合精密调节阀） 和高精度压力传感器。它能够产生一个连续可调、稳定且准确的压力环境，范围通常覆盖密度继电器的全量程（如0-1.0MPa）。压力的调节可以手动控制，也可以通过程序自动进行缓慢的升压或降压，以模拟气体密度缓慢变化的真实情况。
2. 内置温度测量与20℃等效密度自动换算：
这是区别于普通压力校验器的关键。仪器内置高精度温度传感器，实时测量校验环境（通常是被校密度继电器感温元件所在的小环境）的温度。根据实测压力值和温度值，仪器内部的处理器依据理想气体状态方程或SF6气体的温度-压力特性公式，自动计算出当前状态下对应的“20℃标准等效密度值"。这个计算值将直接与被校密度继电器的刻度显示值进行比对，评估其显示误差。
3. 多路接点状态自动识别与计时：
被校密度继电器通常有2-4对甚至更多电接点（如报警常开、报警常闭、闭锁常开等）。校验仪提供多路接点状态检测通道，通过电气连接实时监测每一对接点的通断状态。在程序控制的升压或降压过程中，当某一对接点状态发生变化（如从“开"变为“闭"）时，仪器会自动记录下此刻的压力值、温度值以及计算出的20℃等效密度值，即该接点的“动作值"。继续改变压力，当接点状态恢复时，仪器同样自动记录“返回值"。整个过程无需人工目视判断和手动记录，提高了数据的客观性与效率。
4. 数据存储、分析与报告生成：
一次完整的校验会产生多组数据（显示误差、各接点动作/返回值、接点切换差等）。仪器具备数据存储功能，可保存多次校验记录。通过配套的软件或仪器自身的显示界面，可以查看历史数据、趋势，并自动生成标准格式的校验报告，包括校验条件、标准值、实测值、误差、结论等，方便存档和纳入设备资产管理系统。
通过全自动的测试流程，高效完成对一批新继电器的性能筛查，确保只有合格品被安装到设备上。
案例：某市供电公司修试工区——新建110kV变电站GIS设备配套密度继电器入网校验
该工区收到为新建变电站GIS设备采购的25台SF6密度继电器（型号统一，报警值0.45MPa，闭锁值0.40MPa，均对应20℃）。根据管理规程，所有新购的计量、保护类元件在安装前必须进行性能验证。

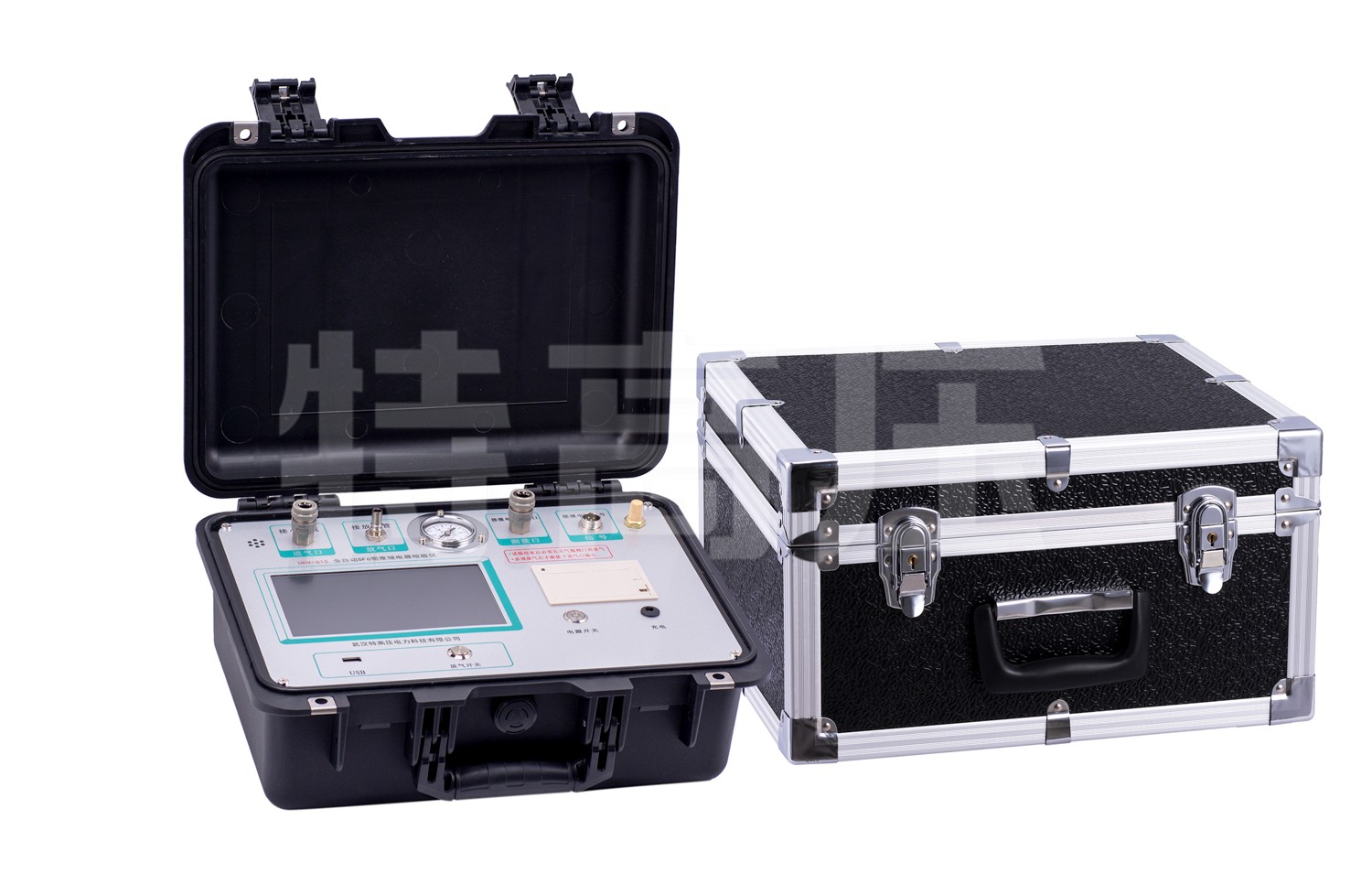

校验人员使用武汉特高压的MDY-2000型SF6密度继电器校验仪，在恒温试验室（环境温度约25℃）搭建校验台。
校验准备与连接：将一台待校密度继电器通过过渡接头牢固连接到校验仪的压力输出口。将继电器的报警接点、闭锁接点（共两对）的引出线分别接入校验仪对应的接点检测端子。校验仪通电预热，并设置被校继电器的相关参数（如额定压力、接点类型）。
显示误差校验：启动校验仪的“显示误差测试"模式。仪器开始缓慢加压。当压力稳定在几个校准点（如0.2MPa， 0.5MPa， 0.7MPa）时，记录（或仪器自动记录）校验仪上计算的20℃等效密度值（作为标准值），同时人工读取被校密度继电器指针指示的密度值（作为被校值）。计算两者的差值，即为显示误差。此步骤验证继电器表盘读数的准确性。
接点动作/返回值自动测试：这是核心测试。切换到“接点测试"模式。
当压力下降，闭锁接点首先复位（状态恢复），仪器记录其返回密度值R2。
继续降压，报警接点复位，仪器记录其返回密度值R1。
当压力升至某一点，报警接点状态改变（例如常开触点闭合），仪器“嘀"声提示并自动锁存此刻的动作密度值P1（20℃等效值）。
继续升压，当闭锁接点状态改变时，仪器同样记录其动作密度值P2。
升压测试（模拟补气后密度恢复）：从低于报警值的压力开始（如0.3MPa），设置仪器以缓慢速率自动升压。校验仪实时监测两对接点的状态。
降压测试（模拟泄漏过程）：升压至高于闭锁值后，改为自动缓慢降压。
数据处理与合格判定：测试完成后，仪器屏幕显示本次校验的所有结果：显示误差（如+0.005MPa）、报警接点动作值P1（如0.452MPa）、返回值R1（如0.448MPa）、闭锁接点动作值P2（如0.402MPa）、返回值R2（如0.398MPa），以及各接点的切换差（动作值与返回值之差）。
根据技术规范要求（例如：显示误差不超过±0.01MPa，接点动作值误差不超过±0.015MPa，切换差在0.02~0.04MPa之间），校验人员逐项核对。此台继电器所有数据均在合格范围内，判定为“合格"。
批量高效完成：重复上述流程，对其余24台继电器进行校验。最终，23台一次性合格，1台的报警接点动作值偏差略超差，被标记为“不合格"并退回供应商。整个批量校验工作在一天内高效完成。
修试工区技术员评价：“这些表是装在GIS上‘发号施令’的，它说不合格要报警，开关就可能被闭锁。如果它自己不准，那整个保护逻辑就乱套了。以前靠手动打压、看表针、听接点‘咔嗒’声再记录，效率低还容易看错。用这个校验仪，全部自动化，接点一变它就记下来了，数据直接出，合格不合格一目了然。给新表做‘入职体检’，把有问题的挡在投运之前，这钱花得值。它就是我们保护系统‘第一道关’的守门员，确保送上站的每一个‘哨兵’都是靠谱的。"
武汉特高压电力科技有限公司在电力安全与计量领域，关注保护与控制信号的源头质量。公司认识到，密度继电器作为将物理量（气体密度）转换为电气信号（接点通断）的“一次传感器"，其性能是整个后续逻辑判断和动作执行的基石。开发精准、智能的SF6密度继电器校验仪，正是为了给用户提供一种能够对这块“基石"进行客观、高效验证的工具。通过实现精密压力模拟、自动温度补偿和智能接点检测，公司旨在帮助用户建立并执行对密度继电器的周期性强制校验机制，从源头上杜绝因监测元件失准而导致的误报警、误闭锁或漏报警风险，从而提升气体绝缘设备安全监控体系的内在可靠性。
对SF6气体绝缘设备的安全管理，是一个从元件到系统的完整链条。密度继电器作为这个链条中的关键感知与发令元件，其自身的可靠性需要通过独立的、更高标准的设备来进行周期性验证。
